DWDM FibraStore

Conheça melhor sobre o que é, como funciona e como utilizar o DWDM da FibraStore na sua rede.

O que é o DWDM?

  O DWDM ( singla em inglês de Dense Wavelenght Divsion Multiplexing ) é uma tecnologia que trabalha com a multiplexação por divisão de comprimento de onda. OK, mas o que seria isso? Basicamente quando falamos de rede de fibra óptica, são sinais de luz transmitidos pelo cabo de fibra em um determinado comprimento de onda ( em nm). O DWDM utiliza comprimentos de onda diferentes, ou cores de luz diferentes, para colocar mais de 1 sinal/link na mesma fibra.

   No DWDM chamamos de "Canal" cada cor desse sinal de luz, dependendo do espaçamento entre canais que trabalha o DWDM pode ter 40 a 80 canais, ou seja até 800Gbps no mesmo par de fibra!

Quando utilizar o DWDM FibraStore?

  A utilização do DWDM é indicada quando sua rede já está saturada, com todas as fibras de determinado lance estejam utilizando o máximo de seus links de 10gb. Ao aplicar o DWDM FibraStore é possível dar elasticidade a sua rede utilizando praticamente a mesma infraestrutura, permitindo que você vá de 10Gb, para 20Gb, 30Gb, 40Gb até 160Gb nesse mesmo par de fibras!



  A distância máxima para a utilização desse sistema sem a necessidade de amplificação é de até 80km. A FibraStore recomenda que essa distância não ultrapasse os 80 km de fibra, ou que essa fibra esteja em um bom estado. Os MUX DEMUX e cordões extras nessas conexões pode gerar algumas pequenas perdas extras, e caso esse lance de até 80km não tenha uma qualidade muito boa a atenuação será um problema para o sinal.

Do que preciso para começar a usar o DWDM FibraStore?

  Primeiramente os switches e/ou roteadores devem ter portas SFP+ disponíveis para utilizar os módulos SFP+ que o kit necessita para trabalhar. Basicamente cada canal utiliza uma porta SFP+ em cada ponta do lance de fibra, então programe-se para ter portas disponíveis conforme a sua necessidade de banda.

1- MUX DEMUX DWDM FibraStore

   O MUX DEMUX DWDM FibraStore basicamente são equipamentos totalmente passivos responsáveis por juntar e separar todos os canais ou links na mesma fibra ou par de fibras. Cada MUX DEMUX DWDM trabalha com uma determinada faixa de canais e pode ser utilizado para transmitir em uma ou duas fibras.



Lembre-se que os MUX DEMUX que definem quais são os canais dos módulos SFP+ DWDM 10G que deve comprar.



A FibraStore trabalha com 3 opções de MUX DEMUX, todos de 8 canais com a possibilidade de adicionar novos canais no futuro.

- opção 1 de Mux Demux de 8 canais para duas fibras do canal 21 até o 28

- opção 2 de Mux Demux de 8 canais para duas fibras do canal 31 até o 38

- opção 3 de Mux Demux de 8 canais para uma fibra que utiliza os canais 21-28 e 31-38.

Trabalhamos também com MUX DEMUX DWDM de até 40 canais sob encomenda.

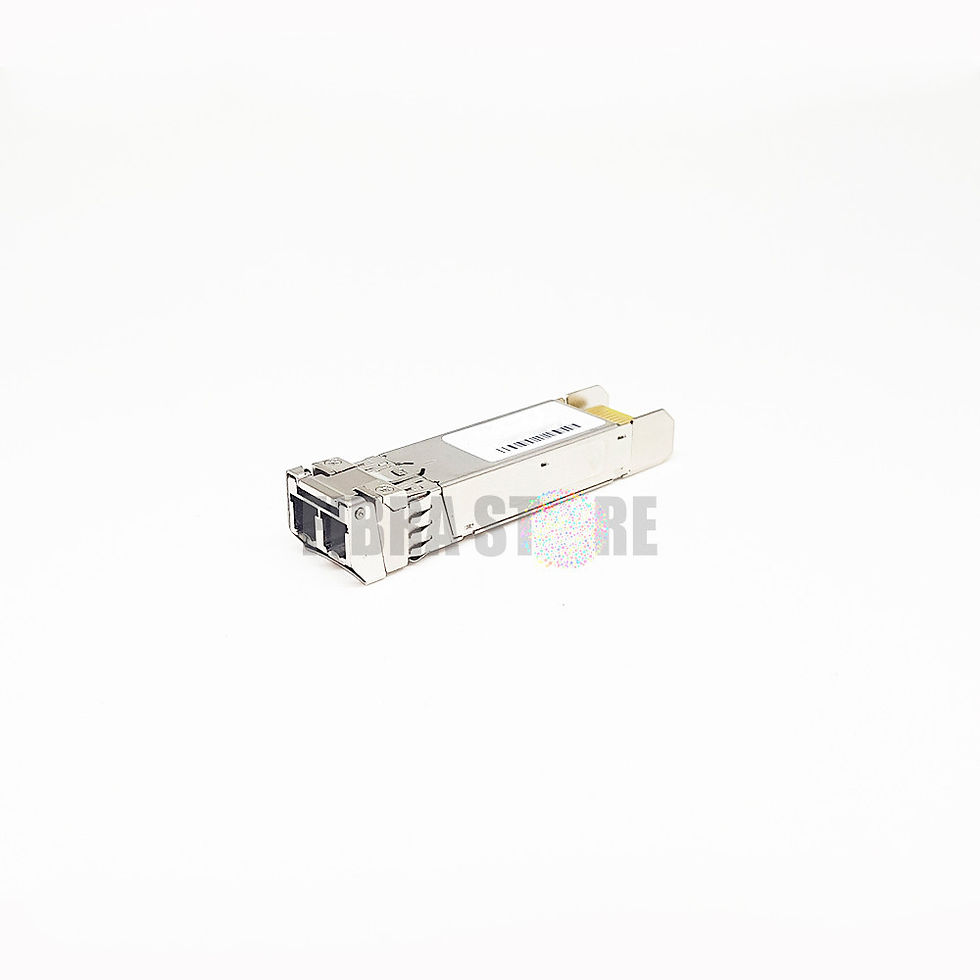

2- Módulos SFP+ 10Gb de Canal

   Cada módulo SFP+ DWDM da FibraStore deve ser comprado com um canal fixo específico para distâncias de 40 e 80km, as opções são canal 21, canal 22, canal 23, canal24, canal 25, canal 26, canal 27, canal 28, canal 31, canal 32, canal 33, canal 34, canal 35, canal 36, canal 37, canal 38.

3- Cordões LC

   Como o MUX é um equipamento que ficaria entre a sua fibra que chega da rua e a fibra que sai do módulo, são necessarios cordões LC/LC monomodo para conectar todos os módulos ao seu MUX DEMUX DWDM.

DWDM x CWDM?

  Assim como o DWDM, o CWDM ( Coarse Wavelength Division Multiplexing ) são evoluções que surgiram apartir do WDM. A diferença principal entre ambos é o espaçamento entre os canais, o CWDM por ter surgido antes, trabalha com um espaçamento maior entre canais que é cerca de 20nm. Isso traz uma limitação em relação a quantidade de canais que esse sistema suporta, que é de até 18 canais.

   Já o DWDM utiliza uma tecnologia mais recente e refinada que permite trabalhar com um espaçamento entre canais extremamente baixo, de até 0.4nm dependendo do tipo de sistema. Isso permite que o sistema DWDM possa suportar até 96 canais, isso representa a possibilidade de transmitir até 960 Gb!

   -Preço DWDM x CWDM : logo no inicio dessas tecnologias o preço de aquisição era extremamente alto e diferente entre CWDM e DWDM. Com o tempo os processos de fabricação evoluiram e hoje o valor de equipamentos CWDM e DWDM são praticamente os mesmos.

  -Vida útil DWDM x CWDM : Devido a limitação de canais do CWDM e quase nenhuma vantagem em relação ao custo, essa tecnologia já está deixando de ser usada dessa forma e dando lugar ao DWDM, que é mais moderno, com preço atrativo e se trata de um sistema extremamente elástico.



   Considerando isso a FibraStore desenvolveu seu próprio sistema DWDM com um ótimo custo-benefício para que pequenos, médios e grandes provedores possam otimizar as suas redes com um baixo investimento.



Ficou com alguma dúvida? Entre em contato através do chat ou e-mail, que teremos o prazer em lhe ajudar.

Compatível

Nossos módulos SFP+ 10G DWDM são compatíveis com Cisco, Juniper, Dell, HP, Mikrotik, Huawei Ubiquiti, entre outras marcas. Lembre-se de informar o tipo de equipamento que irá utilizar durante a compra.

Garantia

1 ano de garantia contra defeitos de fabricações. Consulte nossas políticas de garantia e troca.
